高精度三相大口径钳形功率表



技术规格

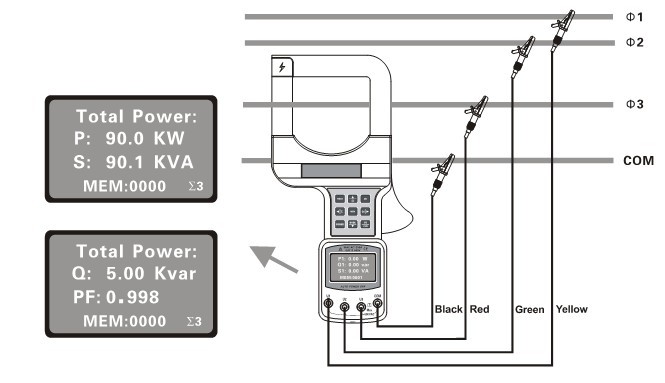

功    能	三相交流电压、漏电流、电流、有功功率、无功功率、视在功率、总功率、电流与电压的相位、相电压之间的相位、频率、电能、相序等
电    源	6V DC(LR6×4节碱性干电池,连续使用12小时)
测量方式	钳形CT，积分方式
钳口尺寸	80mm×80mm(可钳φ80mm导线，或96mm×4mm扁钢地线)
电流量程	AC 0.00mA～1200A；分辨率0.01mA
功率量程	AC 0.5W～720KW；分辨率0.01W
电压测量	AC 0～600V；分辨率0.01V
频率量程	25Hz～100Hz；分辨率：0.1Hz
相位量程	0.0°～360.0°；分辨率：0.1°
功率因素量程	0.3～1.0(容性或者感性)；分辨率：0.001
电能量程	0.0000KWh～72000KWh；分辨率：0.0001KWh
导线位置	被测量导线处于钳口的中心位置
数据存储	200组，显示“FULL”符号表示存储已满
RS232接口	有RS232接口，实现所存数据上传电脑，便于分析数据
通 讯 线	RS232通讯线，长1.8米
频    率	50Hz/60Hz自动识别
换    档	全自动切换
采样速率	约2次/秒
线路电压	AC 600V以下线路测量
显示模式	LCD：128dots×64dots；显示域：43mm×29mm
仪表尺寸	长275mm×宽145mm×厚40mm
背 光 灯	有，“ * ”键控制
数据保持	数据保持功能：“HOLD”符号显示
溢出显示	超量程溢出功能：“OL”符号显示
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电压降到约5.2V时，电池电压低符号显示，提醒更换电池
仪表质量	仪表：1kg(含电池及附件)
工作电流	背光灯开启50mA；背光灯关闭25mA
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-10℃～60℃；70%rh以下
绝缘强度	AC 3700V/rms(铁心与外壳之间)
适合安规	IEC1010-1、IEC1010-2-032、污染等2、CAT Ⅲ(600V)
随机附件	钳表：1件；测试线：4条（黄1、绿1、红1、黑1）；RS232数据线：1条；软件光盘：1件；电池（LR6）：4节；仪表箱：1件



装箱单
钳表 1台
仪表箱 1个
测试线 4条（黄绿红黑各1条）
数据上传软件(光盘) 1份
RS232专用通讯线 1条
电池(LR6碱性干电池) 4节
包装盒/用户手册/保修卡/合格证 1套





警告！电池盖板没有盖好的情况下不能进行测量，否者有危险

            注意电池极性，否则损坏仪表，

            电池电量不足，请及时更换
