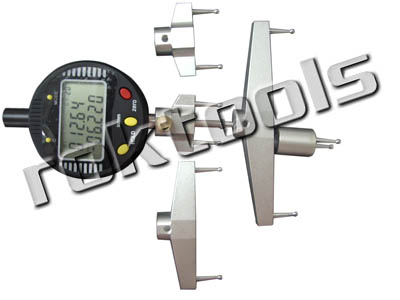

数显半径规，数显R规，圆弧半径测量仪器专门为测量圆弧半径而设计的专业量具，具有测量准确，方便使用，适用于机床制造，卫浴制造，航空航天等行业。

主要特点是该仪器具有多用途：

1. 测量圆弧半径，

2. 去掉量爪，可以当百分表使用

3. 深度测量

4. 台阶测量

5. 内圆弧和外圆弧测量

原理：
测量仪的基本原理,是以“弓弦法”的测量原理为基础的。测量前,将测量仪的显示值“置零”,两测量圆柱位置(中心距)确定。测量时,使两圆柱与被测圆弧面相接触(相切),由位移传感器将测杆位移输入单片机处理,转换为被测圆弧的半径。设两测量圆柱的半径为r(r可换)、中心距为L(L可变),测杆的位移为H(变量),根据几何关系可求出被测圆弧的半径R。
测量仪的结构如图2所示。测杆装在基座中心的孔中,测量圆柱两端由堵板定位装在基座上,圆柱母线与基座的基面接触,并能在基面上滑(移)动,当两圆柱的中心距离确定(校准)之后,用紧固螺钉将两圆柱固定。测量仪选用容栅位移传感器作为位移测量传感元件,利用相位跟踪原理实现位移测量。容栅位移传感器由动栅板和定栅板两部分组成,动栅板正面装有鉴相型测量专用集成电路,通过非标准同步串行数据接口输出测量结果。由于单片机不能直接处理鉴相型测量专用集成电路中输出的数据,采用一个电平进行转换,再进入MCU处理电路对测量数据和设定数据进行计算,并向LCD输出测量结果。测量时,测杆的位移量,经集成电路转换成被测圆弧的半径,由液晶显示屏显示出来
