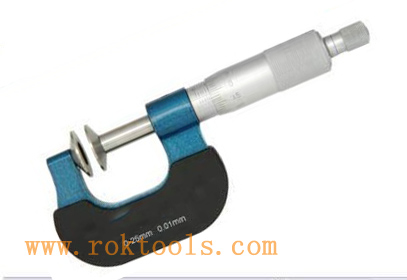

机械公法线千分尺， 盘式千分尺

所谓公法线是指模数 X 齿数 = 分度圆直径 . 在二齿轮啮合时,理论上把分度圆直径相切处称节圆. 在该处单齿的齿厚度称弦齿厚.是检测齿轮精度方法之一.但是在加工过程中由于各种误差累积,单齿检测精度不能保证,而同时采用在节圆处检测多齿间距,称公法线(长度)，对于外齿轮，指相隔若干个齿的两外侧齿面各与两平行平面中的一个平面相切，此两平行平面之间的垂直距离。对于内齿轮，指相隔若干个齿槽的两外侧齿面. ROK公法线千分尺为此而专门设计，特性是丝杆直进式。盘头测量面不但适用于适用于测量齿轮，而且测量纸厚，胶片等片状工件或物体。

产品特点：

圆盘测头淬硬研磨
隔热护板消除环境因素带来的误差



丝杆旋转式

订单号	测量范围	分辨率	精度
DM-120801	0-25mm	0.001mm	+/-0.002mm
DM-120802	25-50mm	0.001mm	+/-0.002mm
DM-120803	50-75mm	0.001mm	+/-0.0025mm
DM-120804	75-100mm	0.001mm	+/-0.0025mm
DM-120805	100-125mm	0.001mm	+/-0.003mm
DM-120806	125-150mm	0.001mm	+/-0.003mm
DM-120807	150-175mm	0.001mm	+/-0.0035mm
DM-120808	175-200mm	0.001mm	+/-0.0035mm





公法线千分尺的使用注意事项
(1)公法线千分尺使用前应校对零位，测量范围大于25mm的，应用校对用的量杆夹校对其零位。
(2)公法线千分尺结构与外径千分尺基本相同，不同之处仅为测砧为圆盘形或半圆盘形、圆盘的一部分。圆盘的直径常为25mm或30mm。测量面的平面度、平行度和表面粗糙度要求较高，使用或清洗时应特别注意。测量时若使用测力装置，则可避免由于测力过大或不均匀而使圆盘变形外径千分尺。
(3)测量公法线长度时，若用量块为标准比较测量，则可提高测量准确度。
(4)测量时不要使公法线千分尺测量面在其边缘0．5mm 处与齿面接触，尺可能接触在里面一些，因为测量面0．5mm处允许有塌边， 同时也存在测力的影响。
